10G OTN Muxponder

产品介绍
产品概述
STN6800-I-M2X16是一款高密度1U盒式10G OTN Muxponder,它采用业界领先的芯片技术,全面支持国内和国际相关标准(如ITU-T G.709, G.798等)。
STN6800-I-M2X16支持16端口客户侧接口和2端口10G系统侧接口, 适用于城域接入和城域汇聚的的光传输网络应用。

产品规格

特性

描述

机框尺寸(mm) (宽*深*高)

440mm*350mm*44mm

电源

AC输入:100~240V,47~63Hz

DC输入: -40V~-72V

功耗

90W

客户侧接口

16个基于SFP的客户侧接口 (GE/FE, STM-1/4/16, OC-3/12/48, anyrate low speed)

系统侧接口

2个基于XFP的10G OTU2端口

工作环境

工作温度:-5°C~50°C

存储温度:-40°C~70°C

相对湿度:10%~90%,no condensing



技术指标

描述

系统侧信号和复用结构

10G port (WDM XFP): Och <-> OTU2 <-> ODU2 <-> ODU0 or ODU1 or mixed ODU0/ODU1

10G port (grey XFP): OTU2 <-> ODU2 <-> ODU0 or ODU1 or mixed ODU0/ODU1

客户侧信号和映射方式

FE/GE (via TTT+GMP) <-> ODU0

STM-1/STM-4/OC-3/OC-12 (via GMP) <-> ODU0

STM-16/OC-48 (via AMP or BMP) <-> ODU1

10G系统侧OTU2端口的FEC模式

Regular FEC (G.709)

I.4 Super FEC (G.975.1)

I.7 Super FEC (G.975.1)

带内管理

GCC0 on OTU2

GCC1 or GCC2 or GCC1+2 on ODU2

GCC1 or GCC2 or GCC1+2 on ODU1

GCC1 or GCC2 or GCC1+2 on ODU0

带外管理

Management Ethernet port

传输保护

SNC/N

SNC/I

网络管理系统

SNMP based NMS




组网应用


1. 点到点应用

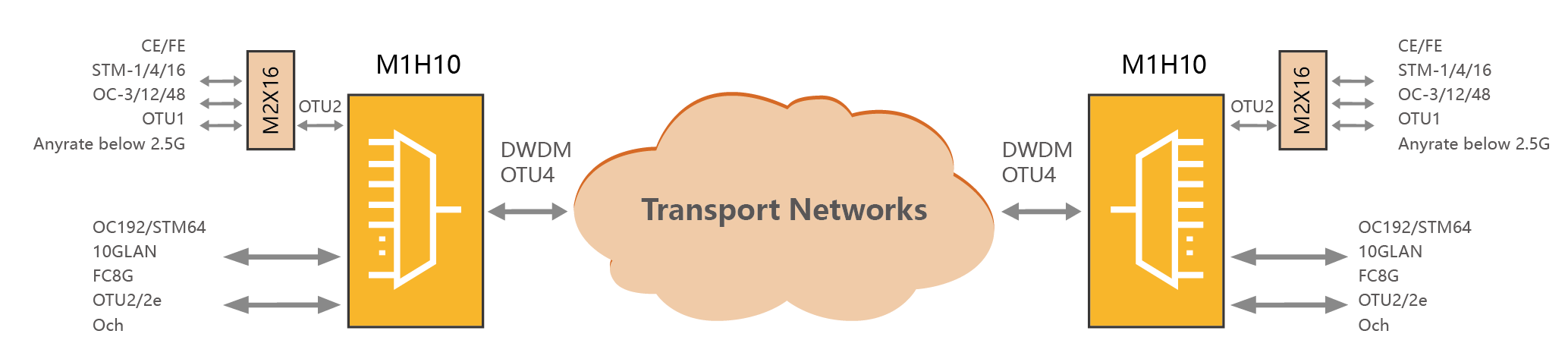

2. 多级复用点到点应用

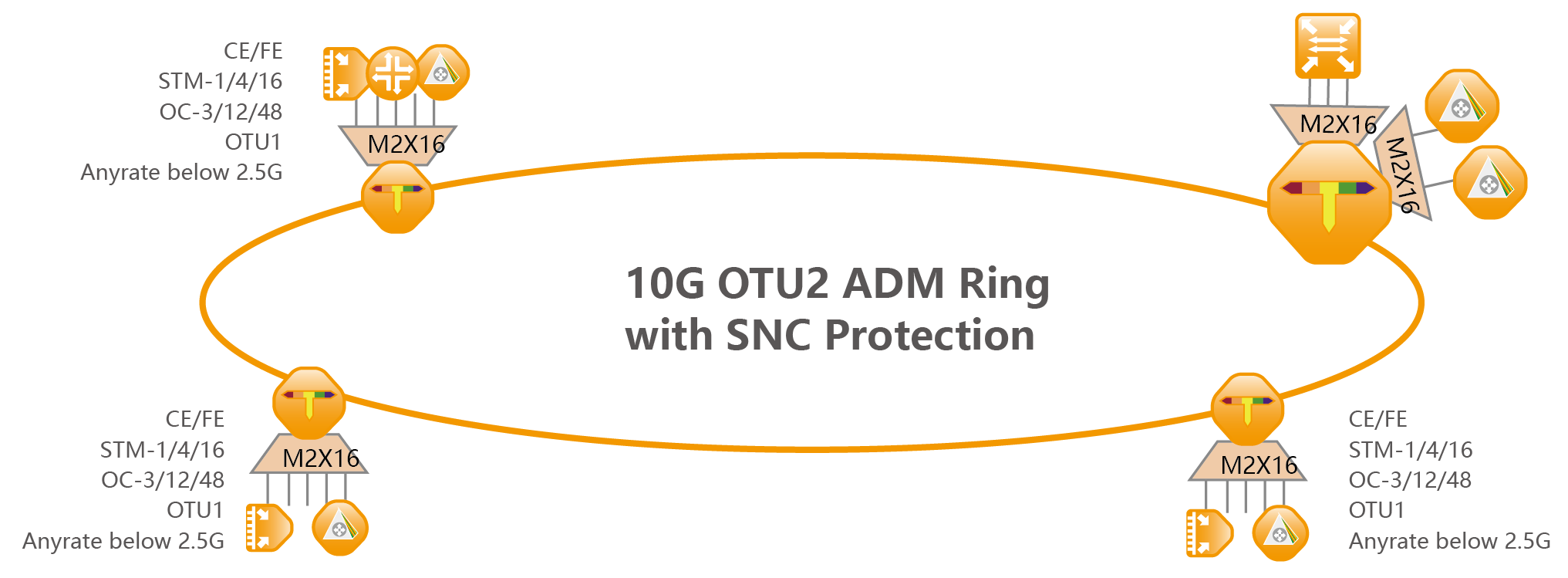

3. 10G环网应用
